Projektiranje
dobra priprema je pola posla

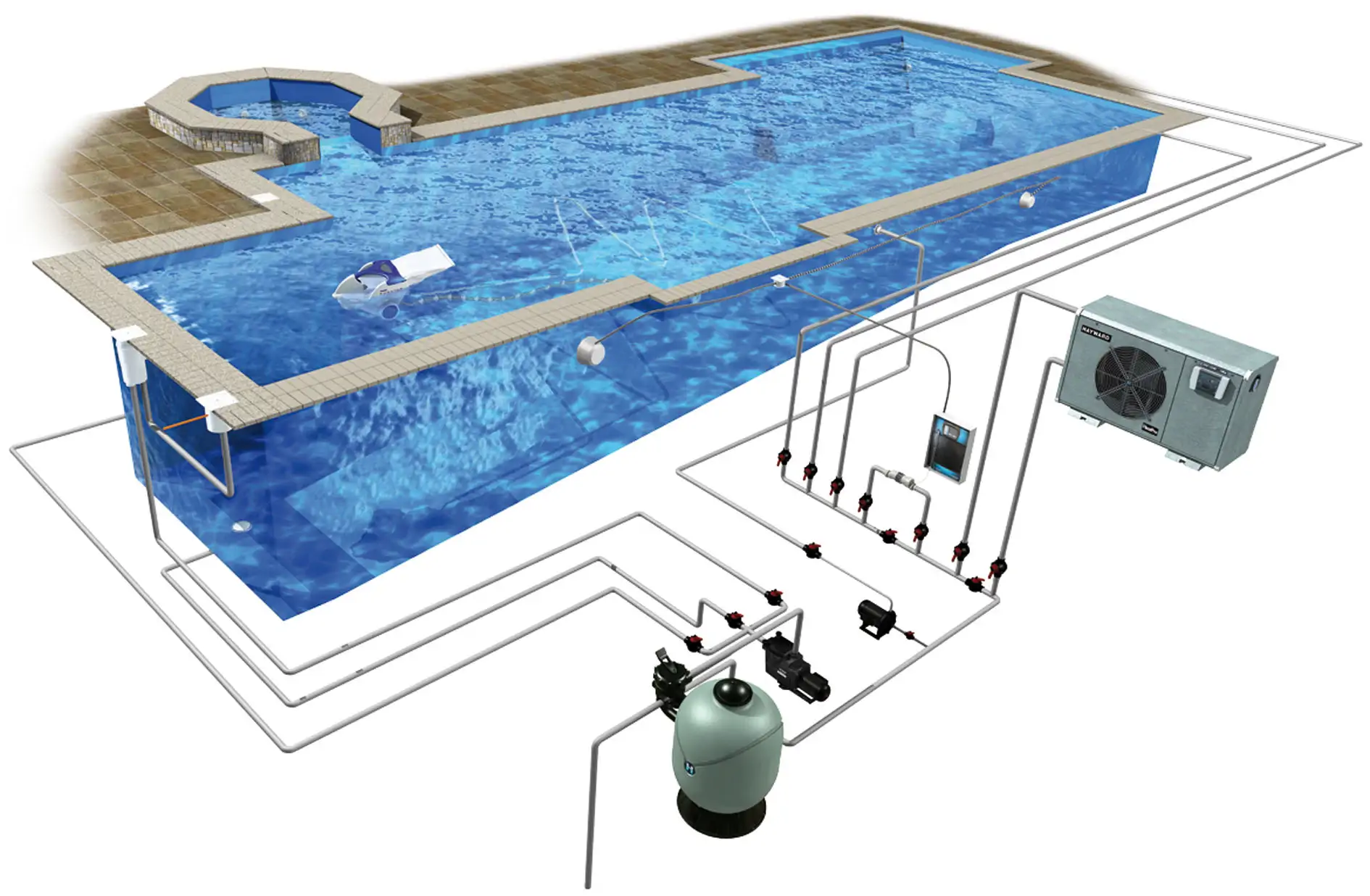

U cilju što kvalitetnije usluge, nudimo uslugu projektiranja bazena i bazenskih instalacija u 3D software-u prema Vašim željama, mogućnostima i potrebama u skladu s arhitektonsko-građevinskim projektom ukoliko postoji.
Osim projektiranja novih bazena, nudimo i uslugu projektiranja rekonstrukcije postojećih bazena i strojarnica, uzimajući u obzir ne samo oblik i veličinu, već i modifikacije postojeće opreme nužne za ispravan rad bazena.
Kvalitetno izrađen projekt ima definirane
sve karakteristike bazena:
(klikni na pojedinu
karakteristiku radi više detalja)
1 NAMJENA BAZENA
Na samome početku, bitno je utvrditi namjenu i svrhu bazena, njegovu veličinu (veliki i javni, mali i privatni), grijanje vode i moguće natkrivanje, itd… Iz tog razloga, sam pristup projektiranju velikih bazena je bitno drugačiji nego kod manjih i privatnih.

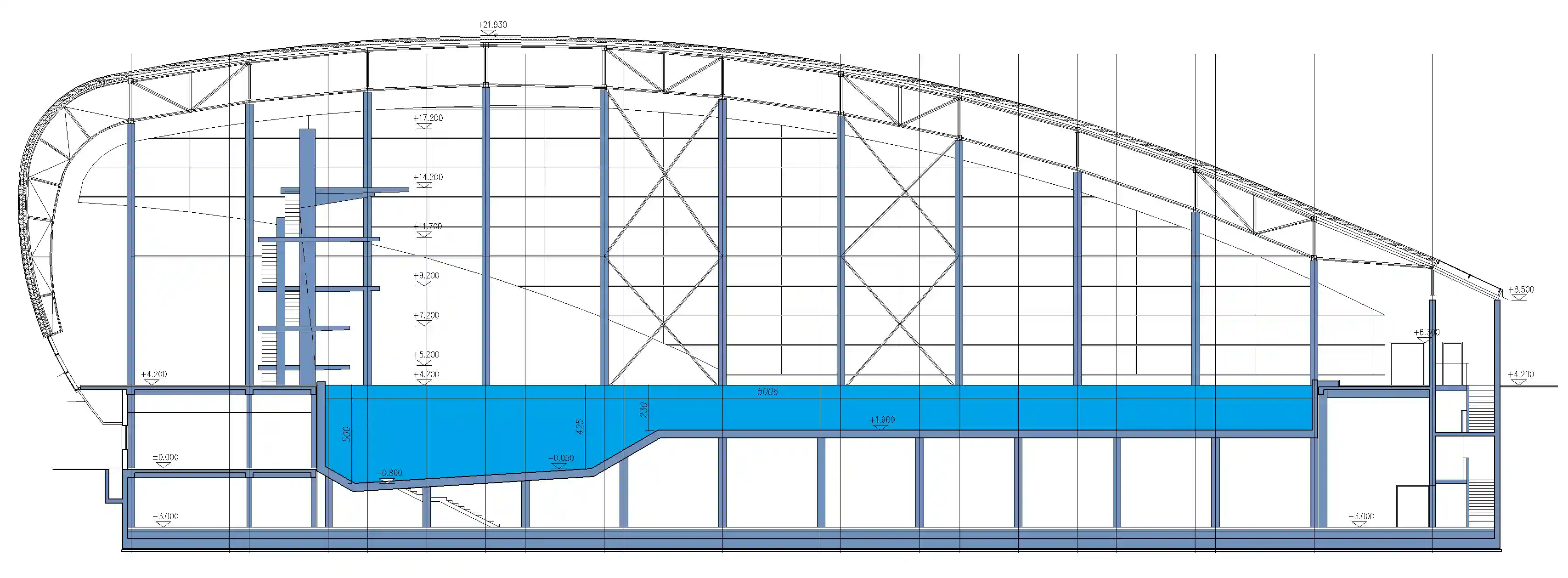

Kod velikih i javnih bazena (najčešće s prelivnim kanalom), najpravilniji način izgradnje konstrukcije školjke je da se bazenskoj školjci može pristupiti sa svih strana, uključujući i dno. Na taj način je moguće i nakon dugog vremena (30 godina) izvršiti rekonstrukciju cjelokupnog filtracijskog sustava, kompenzacionog bazena i strojarnice, bez potrebe za većim građevinskim radovima.
Jeftiniji način izgradnje velikih bazena je da dno bude na izniveliranom, stabilnom i drenažnom tlu. Tu postoji opasnost od “sjedanja i naginjanja” bazena u jednu stranu nakon dugog vremena, što je poprilično opasno iz razloga što bazeni s prelivnim kanalom imaju debljinu vodenog sloja koji se preljeva svega nekoliko mm. Ako se bazen samo malo nagne u jednu stranu, skupi filtracijski sustav gubi svoju osnovnu funkciju jer se voda ne preljeva jednoliko u prelivni kanal. Strojarnica velikih bazena je smještena pored ili ispod betonske školjke, dok je kompenzacijski bazen smješten pored bazena najčešće u istoj razini s glavnim bazenom.
2 DIMENZIJE BAZENA
Na temelju Zakona o prostornom uređenju i gradnji (NN 76/07)
donesen je Pravilnik o jednostavnim građevinama i radovima
(Izmjene i dopune Pravilnika 2008) kojim su određene
jednostavne građevine i radovi čijem se građenju,
odnosno izvođenju može pristupiti bez rješenja o
uvjetima
građenja, potvrđenog glavnog projekta i građevinske dozvole.
Izmjenom Pravilnika o jednostavnim građevinama i radovima
Ministarstva graditeljstva i prostornog uređenja,
povećana je tlocrtna površina pomoćne građevine koja se
gradi na građevinskoj čestici postojeće zgrade, što se odnosi
i na bazene, s dosadašnjih 24 na 100 kvadratnih metara te
za te bazene sada neće trebati građevinska dozvola.
Stvarna dubina vode kod skimerskog tipa bazena je od građevinske dubine školjke manja za 8 – 12 cm, što predstavlja kompenzacioni volumen za vodu istisnutu volumenom kupača i koja ovisno o njihovom broju može varirati. Ovdje valja napomenuti da je kod privatnih bazena u sklopu kuća za iznajmljivanje optimalna stvarna dubina vode 135 - 140 cm, što znači da građevinska dubina betonske školjke iznosi 150 cm.
Pri odabiru i donošenju odluke o dimenziji bazena, potrebno je prije svega razmotriti nekoliko čimbenika. Prije svega da li imamo mjesta za bazen većih ili manjih dimenzija. Veličinu, ukoliko nam kvadratura zemljišta to dozvoljava, potrebno je svakako prilagoditi namjeni bazena. Ukoliko se radi bazen za vilu koja će se iznajmljivati, veličinu bazena potrebno je svakako prilagoditi broju ljudi, odnosno kapacitetu koji vila može primiti.
3 OBLIK FORME BAZENA

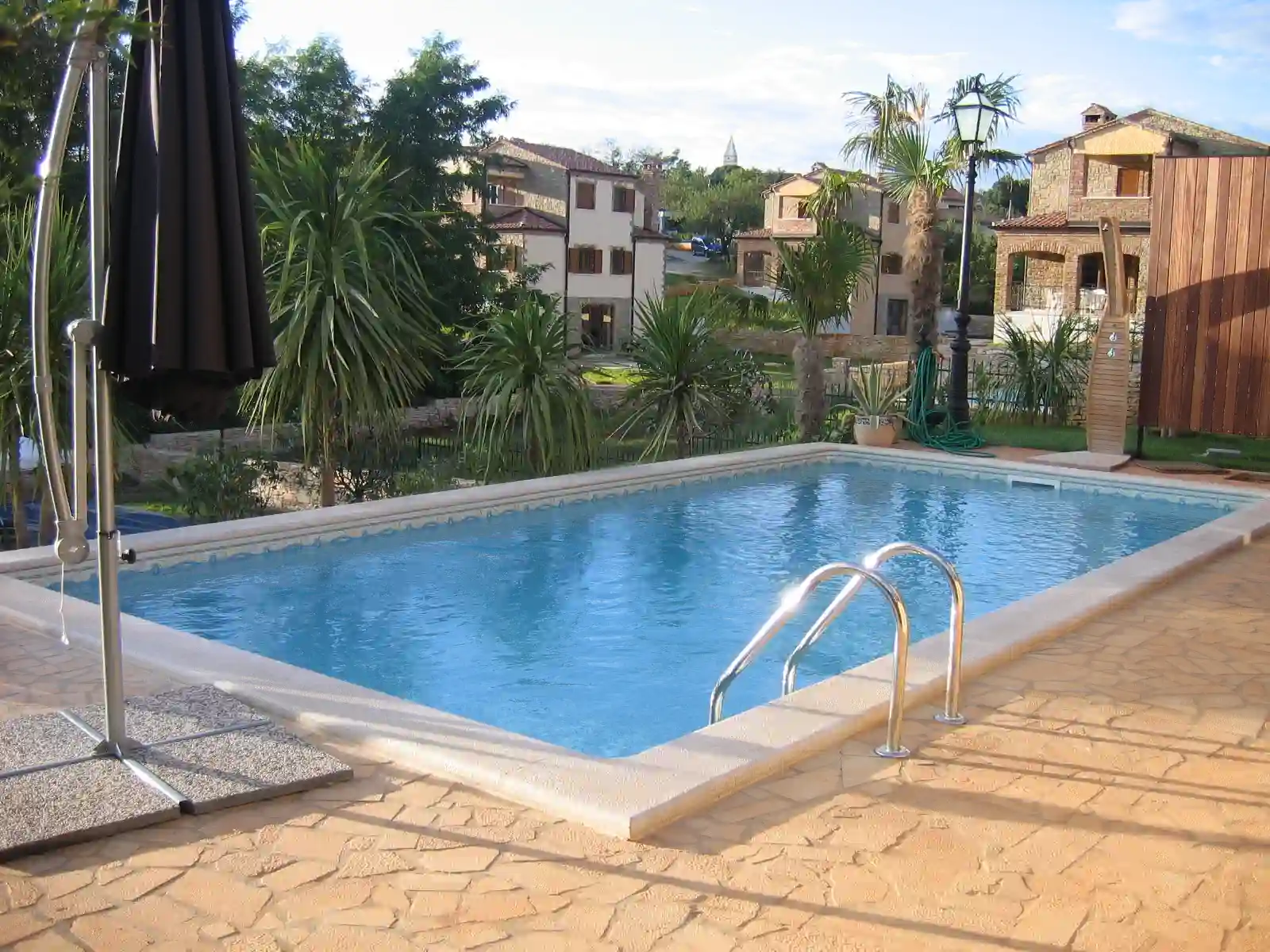

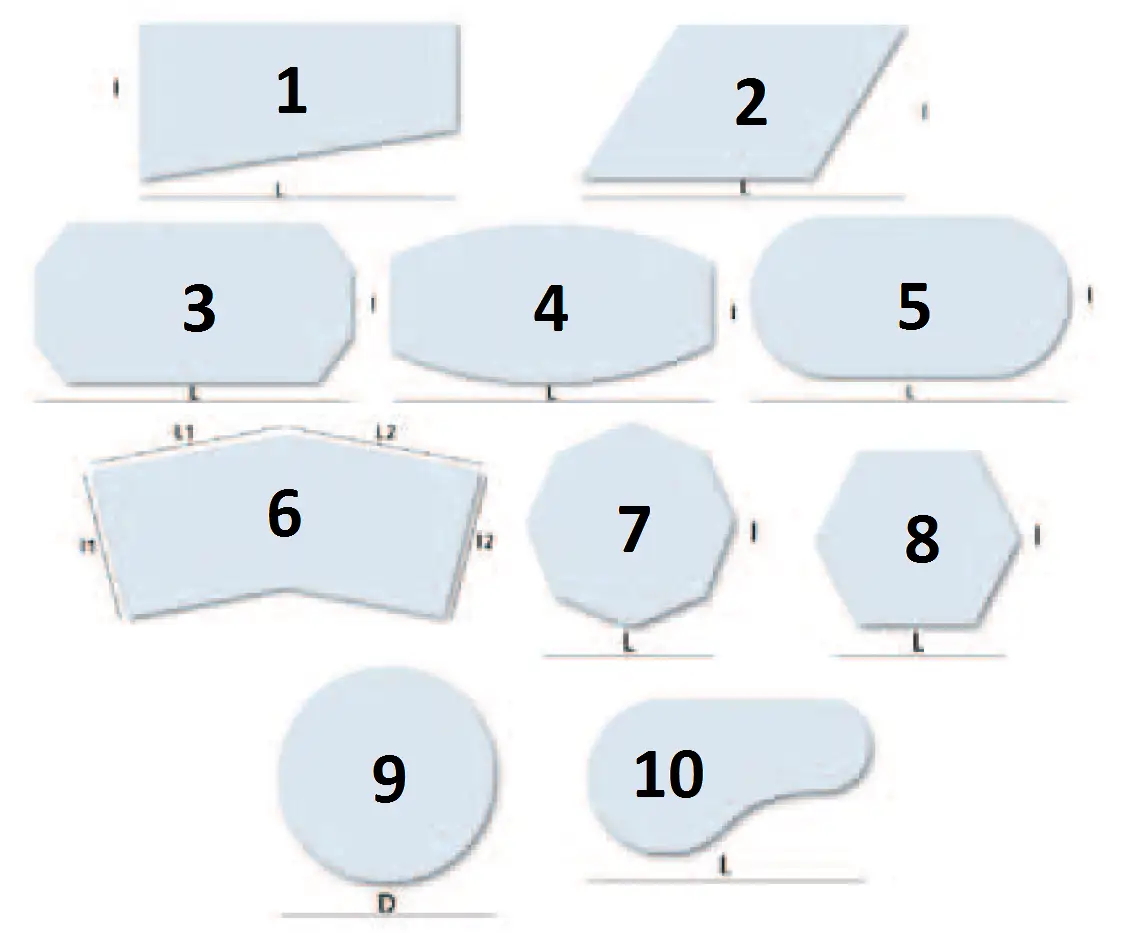

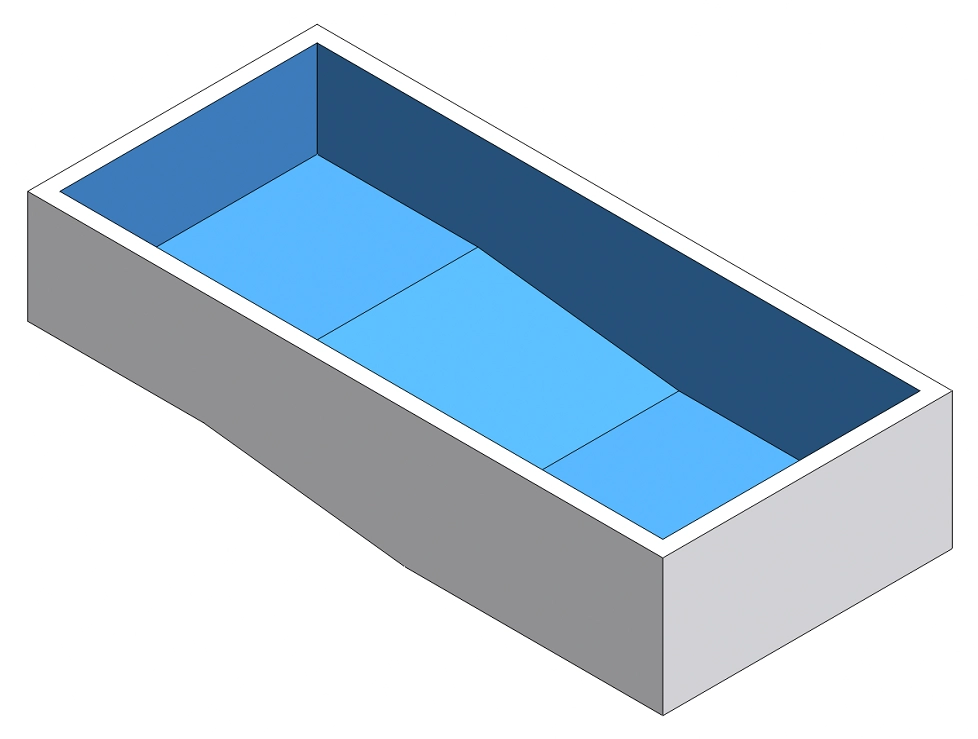

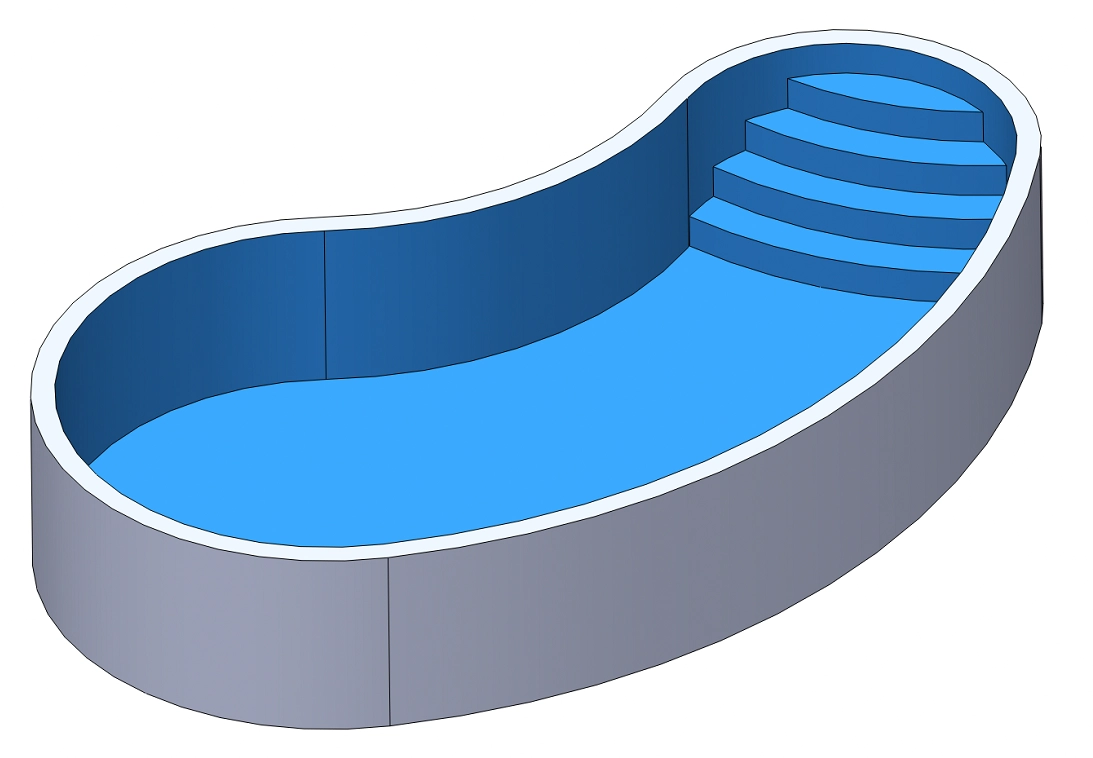

U skladu s Vašim željama, mogućnostima i potrebama, moguće je dizajnirati bilo kakav oblik bazena.Najčešći su pravokutni oblici i to standardnih dimenzija 6 x 4 m, 7 x 3,4 m, 7,5 x 3 m, 8 x 3 m, 8 x 4 m, 9 x 4,5 m, te ovalni ili slobodni oblik bazena s ravnim ili postepenim dnom. Cijena građevinskih radova za izgradnju jednostavnog pravokutnog oblika bazena je manja od cijene za izgradnju ovalnog, zaobljenog ili slobodnog oblika iz razloga izrade posebne oplate za beton koja je najčešće za jednokratnu upotrebu.
4 NAČIN ULASKA U BAZEN
Način ulaska u bazen može biti izveden pomoću INOX ljestvi i/ili betonskih stepenica.

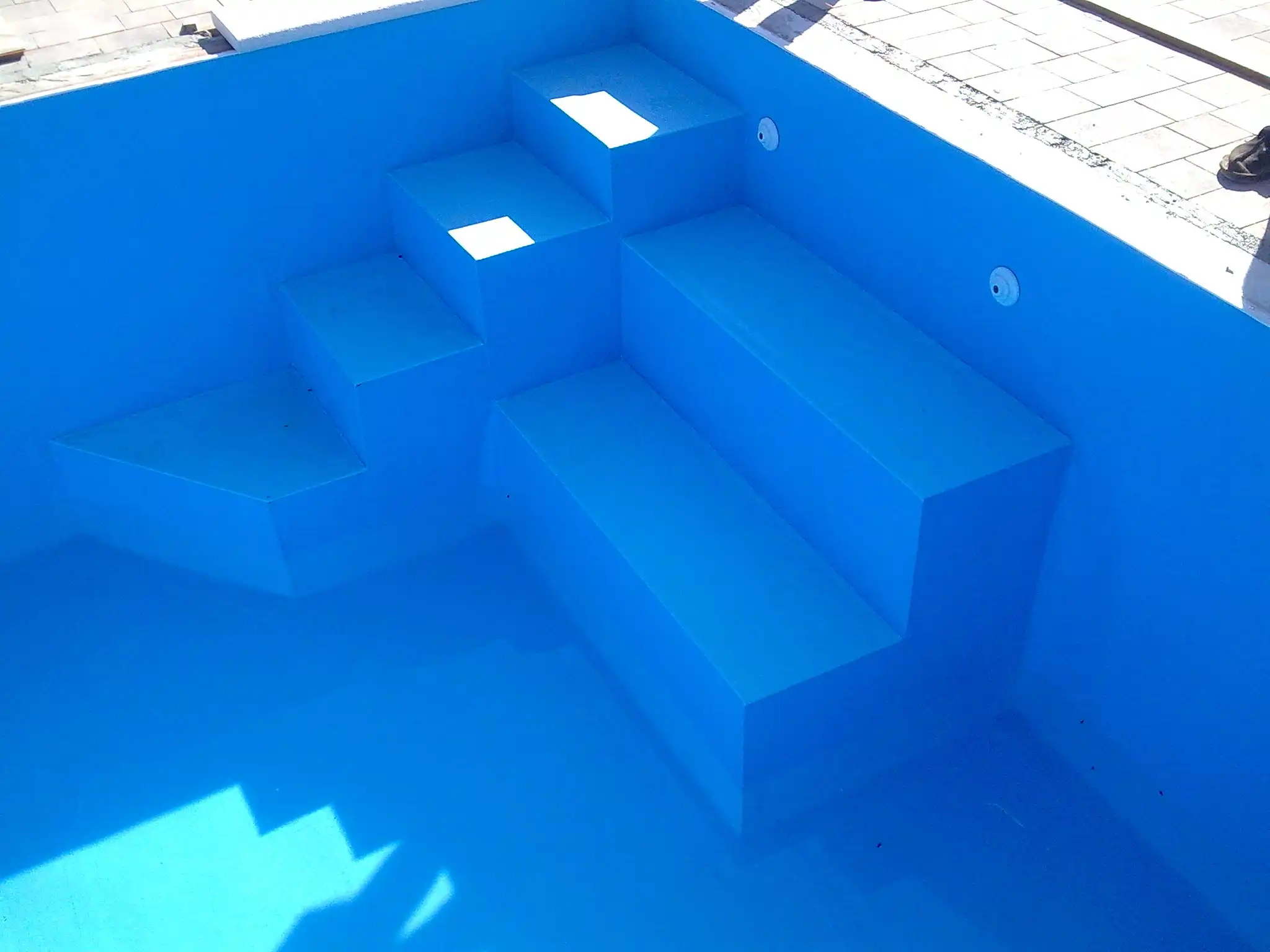

Način ulaska u bazen pomoću betonskih stepenica izvodi se u raznim oblicima (rimske, kutne ravne, kutne ovalne, ravne, zaobljene, ovalne…) obloženih s gornje strane protukliznom podlogom. Poželjno je, a i u nekim zemljama zakonski propisano izvođenje betonskih stepenica bez oštrih bridova koji ulaze u prostor za plivanje iz razloga sigurnosti po plivače koji u vodi ne mogu točno razaznati udaljenost između sebe i izbočenih bridova.
5 SMJEŠTAJ BAZENA U ODNOSU NA OKOLNJE OBJEKTE

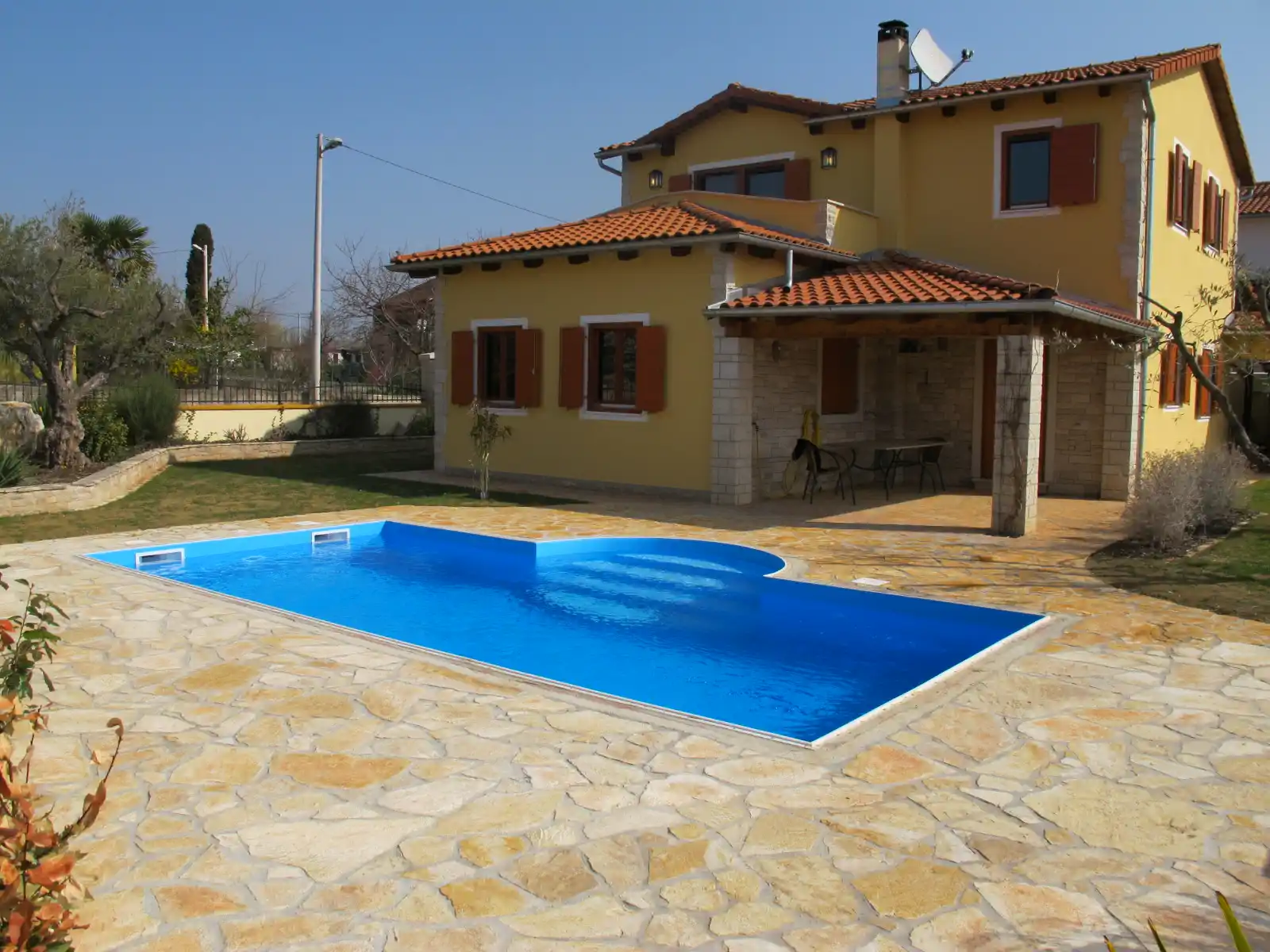

Gdje smjestiti bazen? Kamo smjestiti filtracijsku postaju ili strojarnicu? Da li stvarno trebam strojarnicu? Da li pumpa jako zuji i smeta turistima? Koliko često treba ulaziti u strojarnicu? Na ova i neka druga pitanja nastojimo ukazati kako bi osvjestili bitne faktore kod smještaja bazena.
U skladu sa savjetima agencija za iznajmljivanje i arhitektonskim savjetima domaćih i svjetskih stranih stručnjaka, postoje tri glavna pravila za smještaj bazena:
1. Poželjno je da bazen bude smješten na mjestu gdje je većinom tijekom dana sunčano (zbog zagrijavanja vode) i na mjestu udaljenom od drveća (zbog onečišćenja).
2. Na mjestu gdje je kuća najljepša iz razloga fotogeničnosti što posebno dolazi do izražaja ako je kuća ili apartman namijenjeni iznajmljivanju putem kataloga ili internetskog servisa.
3. Na mjestu gdje se tijekom dana većinom odvija društveni život, a opet na mjestu gdje ljudi imaju svoju privatnost i zaklonjenost od pogleda susjeda, prilaznih puteva, itd…
Filtracijska postaja ili strojarnica se obično smješta uz sam bazen ili nedaleko bazena u sklopu nekog objekta. Vezano uz sam dojam pored bazena, potrebno je napomenuti vizualni i akustični efekt koji strojarnica ima na okolinu. Svaka strojarnica mora imati adekvatnu ventilaciju koja zahtjeva otvore za ulaz i izlaz zraka i koji moraju biti u blizini strojarnice u obliku ventilacijskih gljiva ili rozeta na fasadi ili plaži. Kako se za prisilnu ventilaciju obično koristi ventilator, on nerijetko ima svoj zvuk koji zajedno sa zvukom filtracijske pumpe može zasmetati ukoliko se ventilacijski otvor smjesti u blizini mjesta gdje se ljudi odmaraju i često borave.
Ovdje je bitno napomenuti možebitni efekt “zvučne kutije” ukoliko se unutar strojarnice nalazi samo osnovna oprema s filtracijskom pumpom, a ulaz u strojarnicu je riješen čeličnim vratima ili poklopcem koji nema zvučnu izolaciju. Ventilacijske gljive ili rozete za ventilaciju se obično maskiraju na neki diskretan način da ne narušavaju vizualni dojam bazena i kuće kao cjeline.
6 IZVEDBA ŠKOLJKE BAZENA
Školjka bazena može biti izrađena od panela (polimernih, poliesterskih ili galvanizirano-čeličnih), blokova (polistirenskih ili betonskih) ili u armirano-betonskoj izvedbi (najčešća izvedba).
Paneli od poliestera ili nekog drugog polimera,
kao i galvanizirano-čelični paneli međusobno se spajaju u
jednu cjelinu vijcima, posebnim profilima ili umetcima.
Ovdje je bitno istaknuti činjenicu da su i za takav
način izrade školjke neophodni građevinski pripremno-završni radovi
temeljne ploče i na kraju plaže, dok je cijena samih panela nešto niža,
nego da se zidovi bazena izvode od armiranog betona.
Prednosti panela su u izuzetno glatkoj unutrašnjoj
površini na koju dolazi folija i relativno brza montaža,
a nedostaci su u najvišoj visini panela koja kod
polimernih panela iznosi i do max. 120 cm, a kod
galvaniziranih čeličnih 135 cm, što znači da je dubina
vode 110 cm odnosno 125 cm.
Vezano uz izvedbu plaže kod bazena od panela, poželjno je da se temeljna ploča bazena izvede do 80 cm veća sa svake strane i da se na nju postave stupovi na koje će se oslanjati plaža, jer sami paneli ne mogu držati težinu plaže nakon sjedanja terana
7 Vrste bazena prema filtraciji
Vrste bazena prema filtraciji dijele se na skimerske bazene i preljevne bazene. Preljevni bazeni se dalje dijele na kompenzaciske bazene i infinity bazene.

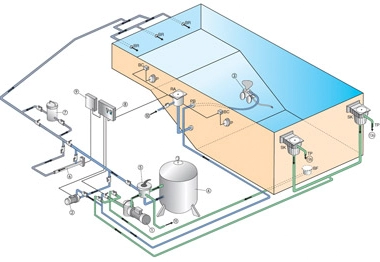

Skimerski tip bazena funkcionira tako da pumpa
usisava vodu iz bazena pomoću skimera koji su smješteni tik
ispod rubnog kamena bazena i podnog ispusta, te filtriranu vodu
vraća u bazen preko mlaznica koje su u pravilu smještene na suprotnoj
strani od skimera i najčešće na strani di je ulaz u bazen
(najćešće stepenice). Ovom horizontalnom filtracijom
omogućuje se dobro čišćenje vode od krupnih nečistoća
prašine i insekata. Kod ovog tipa bazena voda je od 5 -15 cm ispod ruba rubnog kamena tj. plaže.
Skimerski bazeni su najčešći tip bazena na tržištu zbog dvije prednosti:
• ekonomičnost kod izrade i održavanja
• jednostavnost izvedbe čišćenja i održavanja
Nedostatak im je:
• pojava vodene linije uslijed lošeg održavanja i pretjerane upotrebe krema za sunčanje visokog UV faktora i krema za samotamnjenje
• estetski manje atratkivan izgled bazena

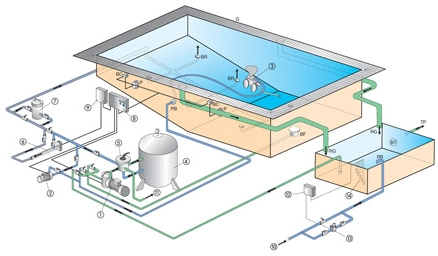

Kod kompenzacijskih bazena sa preljevnim
kanalom voda
se iz bazena preljeva preko ruba u kanal,
najčešće po čitavom opsegu bazena. Kanali okolo

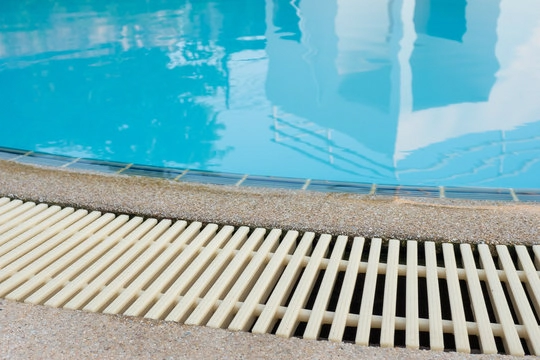

bazena su rešetke ili prorezi u kamenu (keramici) plaže
koji sabiru vodu a zatim transportiraju u kompezacisku
prostoriju, te u bazen vraća preko mlaznica koje su
smještene na dnu bazena ili na zidovima bazena pri
samom dnu. Filtrirana i kemijski obrađena voda struji
vertikalno od dna bazena prema površini i predstavlja
najpravilniji i najefikasniji način prostrujavanja vode
kroz bazen. Kao što je već navedeno kod ovih bazena
potrebna je dodatna prostorija ili tank za sabiranje
vode koji mora obezbijediti dovoljnu količinu vode za
samu filtraciju. Opskrbljeni su sa automatskim dopunjivačem
vode sa sondama koje osiguravaju i štite pumpu da ne ostane
bez vode u kompenzaciji. Preljevni bazeni se najčešće koriste
kod javnih bazena ili tamo gdje je veliki broj kupača.
Prednosti:
• estetika jer je voda u ravnini sa površinom oko bazena. Sam bazen izgleda kao veliko ogledalo uklopljeno u prostor, a prilikom plivanja i kupanja u bazenu pogled kupača nije zapriječen rubom bazena, već se nesmetano može promatrati okolina bazena što u pojedinim situacijama može biti vrlo efektno
• veliki protok vode koji je dobar kada bazen koristi veliki broj kupača
Nedostaci:
• teža izvedba i održavanje
• cijena koja u usporedbi na skimerski bazen može biti i 45% skuplja
• teže grijanje zbog samog preljeva i većeg kapaciteta vode
• dodatna kompenzaciska prostorija koju također treba čistiti i redovito održavati

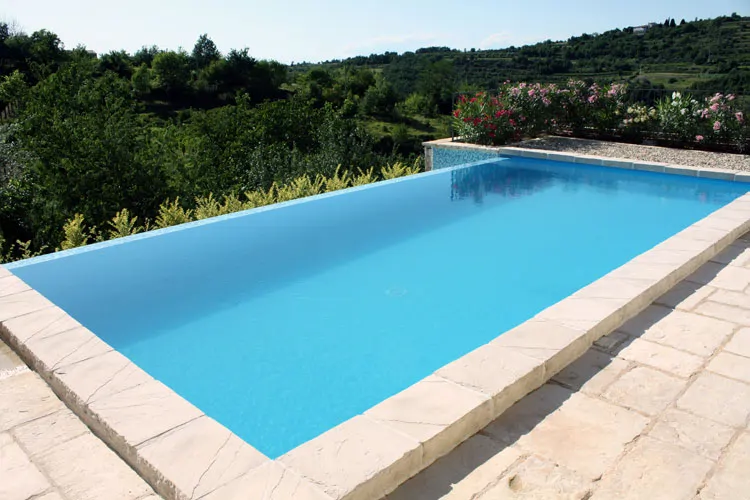

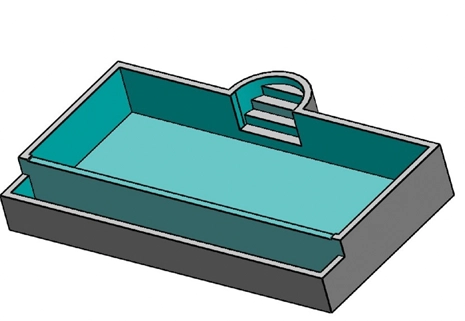

Infinity je kombinacija preljevni bazen i skimerskog bazena. Iako nema klasični skimer nego se voda preljeva najčešće preko ruba jedne stranice koja je niža od drugih stranica u preljevni kanal, sam taj preljev sa kanalom ima ulogu jednog velikog skimera. Prelijevanjem voda nosi sa sobom nečistoće u kanal iz kojeg pumpa usisava te filtriranu vodu vraća natrag kroz mlaznice u bazena. Mlaznice kod ovog tipa bazena smještene su u podu kao i kod preljevnog bazena i ostvaruju vertikalnu cirkulaciju vode u bazenu.
U zadnjih nekoliko godina ovo je vjerojatno najpoželjniji tip bazena s obzirom na atraktivnost i estetski izgled bazena. Privlačnost i lijep izgled ovakvih bazena posebno dolazi do izražaja kada se grade na povišenim pozicijam sa kojih se pruža pogled na okolni pejzaž, a pogotovo na veću vodenu površinu mora ili jezera – tade se površina bazena stapa sa vodenom površinom mora ili jezera, te čini lijep i smirujuć vizualni ugođaj odakle mu i dolazi naziv infinity
Uz optimalan izbor uređaja i opreme, te racionalnim projektom građevinske konstrukcije bazena i pripadajućih prostora, može se za gotovo istu cijenu kao za sustav bazena sa skimmer-om, sagraditi bazen sa infinity preljevom vrhunskog izgleda i dizajna, sa kvalitetnim i jednostavnim za održvanje sustavom mehaničke filtracije i biokemijskog održavanja bazenske vode.
8 UNUTRAŠNJA OBLOGA
Glavna funkcija unutrašnje obloge je hidroizolacija tj. zadržavanje vode unutar školjke bazena održavajući potpunu vodonepropusnost. Odabir obloge vrši se na temelju zahtjeva koji se stavljaju pred bazen. Namjena bazena (terapijski, javni, privatni ili za iznajmljivanje), održavanje (svakodnevno, tjedno ili mjesečno), izgled i boja, vrsta i tip ugrađene opreme (za armiranu foliju ili keramiku), broj kupača i opterećenje bazena, samo su neki od uvjeta o kojima bi trebalo voditi računa prilikom odabira unutrašnje obloge.
Unutrašnja obloga može biti u keramičkoj izvedbi (pločice ili mozaik pločice), armirana polimerna (PVC) folija, specijalni premaz na bazi epoksi smola ili prani kulir.
Kod odabira opreme koja se ugrađuje u betonsku školjku, valja voditi računa i o unutrašnjoj oblozi jer oprema za keramičke pločice, mozaik ili prani kulir ima manje brtvi između nekih dijelova, pa je time i nešto jeftinija. S druge strane, oprema za armiranu PVC foliju ima prednost da se može ugraditi i na keramiku i prani kulir, pa ukoliko se nakon nekog vremena donese odluka o montaži unutrašnje obloge od armirane PVC folije, neće biti potrebno mijenjati ugradbenu opremu.
U zadnjih 10-ak godina najčešća i najrasprostranjenija unutrašnja obloga je od armirane PVC folije koja je posebno popularna kod manjih bazena namjenjenih iznajmljivanju zbog svojih svojstava. Lako održavanje i čišćenje, jednostavna montaža i demontaža, mogućnost prilagodbe raznolikim bazenskim školjkama zbog zavarivanja na licu mjesta, otpornost na vremenske uvjete i trošenje samo su neke od prednosti. Ovdje treba spomenuti da je debljina folije namjenjenih za kuće za iznajmljivanje minimalno 1,2 mm iz razloga održavanja, jednostavne zamjene, otpornosti trošenju i čvrstoće, obzirom da agencije za iznajmljivanje moraju svojim klijentima garantirati pouzdanost i dostupnost termina za iznajmljivanje u određeno vrijeme.
Preporuka je da se ispod armirane PVC folije
postavi specijalni antibakterijski tekstil (filc)
debljine 2-3 mm (300 – 400 g/m2) koji ima zaštitnu i separativnu ulogu. Antibakterijski filc se postavlja iz razloga udobnosti kupača i zaštite PVC obloge od udaraca, odvajajući oblogu od neravnina betonske podloge, dok svojim sastavom sprečava nastajanje bakterija.
Sve unutrašnje površine betonske školjke bazena prije montaže
armirane PVC folije treba fino obraditi brušenjem i gletanjem
visokokvalitetnom smjesom s mrežicom do visoke glatkoće.
Veće neravnine moraju biti adekvatno popunjene zbog izbjegavanja
naprezanja i oštećivanja folije, a prije montaže armirane PVC folije.
Gornja površina betonskih zidova mora biti vodoravna i glatka po
cijelom opsegu i po cijeloj širini betonskog zida što se izvodi
metalnom lajsnom za izvođenje bridova.
Obzirom da se plastična lajsna za pričvršćivanje folije pričvršćuje na vrh betona, a prilagođava se neravninama, posljedice neravnog betona i nepravilnog gletanja, kasnije se ne daju popraviti.
Svaka od obloga ima svoje prednosti, nedostatke i dakako odgovarajuću cijenu, stoga je savjet prije odluke o odabiru unutrašnje obloge dobro se informirati i razmisliti o svim kriterijima i parametrima.
9 OPREMA ZA FILTRIRANJE I TRETIRANJE VODE
Pod pojmom opreme za bazene ili bazenske tehnike podrazumijeva se skup elemenata koji se ugrađuju prilikom izgradnje bazena i služe za ispravno filtriranje i kemijsko tretiranje bazenske vode. Za odabir opreme postoji mnogo kriterija, a kao najvažnije istaknuli bi njenu pouzdanost i kvalitetu, dok distributer i instalater opreme moraju imati stalno otvorenu mogućnost brze nabave i zamjene rezervnih dijelova.
Oprema se dijeli na osnovnu i dodatnu ovisno o tipu bazena i izvedbi filtracijskog sustava, namjeni i načinu izvedbe bazenske školjke.

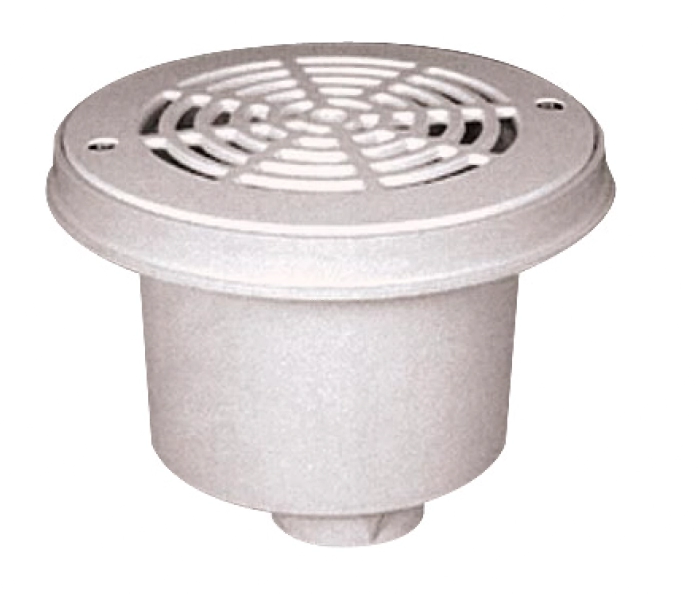

Osnovna oprema je oprema koja je nužna za ispravno funkcioniranje filtracijskog sustava, a uključuje filtar, pumpu, cijevnu i strujnu instalaciju, skimere, mlaznice, podni usis i elektroupravljački ormarić. Kod bazena s osnovnom opremom kemijsko tretiranje vode obavlja se ručnim ubacivanjem potrebnih kemijskih sredstava direktno u bazen ili skimer bazena.
U dodatnu opremu spadaju: rasvjetna tijela, automatski dozatori kemikalija, automatski nivelator razine vode, oprema za hidromasažu, protustrujno plivanje i grijanje vode, automati ili roboti za čišćenje zidova i dna bazena, itd., tj. sve osim osnovne opreme.
Poznavaoci bazenske opreme odabiru proizvođače SCP i HAYWARD obzirom na činjenicu da je SCP svjetski poznat proizvođač i jedan od vodećih u distribuciji proizvoda za izgradnju i opremanje bazena više od 30 godina, te je sposoban odgovoriti na raznolike potrebe i zahtjeve građevinara, instalatera i prodavača. Od opreme za opremanje i prekrivanje bazena, rezervnih dijelova, alarmnih sistema, pa sve do proizvoda za čišćenje i održavanje.
10 SUSTAV PROČIŠĆAVANJA VODE
Potrebno je odabrati sustav filtracije vode na temelju namjene bazena. Voda za prvo punjenje i kasnije dopunjavanje bazena može biti iz različitih izvora, a prije nego što se može proglasiti vodom za kupanje, mora zadovoljavati kriterije trenutno važeće norme o kvaliteti, bistrini i bakteriološkoj čistoći bazenske vode (DIN 19643).
U bazenima za javnu upotrebu (u što ulaze i bazeni u sklopu kuća za najam) cjelokupna količina vode mora se izmjeniti 6 puta tijekom 24 sata (pod uvjetom da pumpa radi 24 sata s uključenim pauzama) iz bakterioloških i sanitarnih razloga, dok u bazenima za privatnu upotrebu cjelokupna količina vode mora se izmjeniti 4 puta tokom 24 sata (pod uvjetom da pumpa radi 24 sata s uključenim pauzama).
Koji i kakav filter odabrati?
Dimenzioniranje karakteristika filtera i filtracijske
pumpe vrši se na temelju važećeg standarda DIN 19643-1
za obradu vode koji uzima u obzir faktor specifičnog
opterećenja, volumen i površinu vode, te broj i tip
kupača nakon čega se odabire dozvoljena brzina
filtriranja koja ovisi o vrsti i tipu filtera.
Faktori za odabir filtera su:
brzina filtriranja (m/h), promjer posude (m) i
visina filtracijskog sloja (m), protok (m3/h),
nazivni i radni tlak (bar), te materijal tlačne posude.
Za upravljanjem sustavom filtracije i čišćenja filtera, potrebno je izvesti cijevnu instalaciju s ventilima tzv. “bateriju”, dok su kod filtera manjih dimenzija i kapaciteta sve funkcije pokrivene unutar tzv. višeputnog ventila.
Koju i kakvu pumpu odabrati?

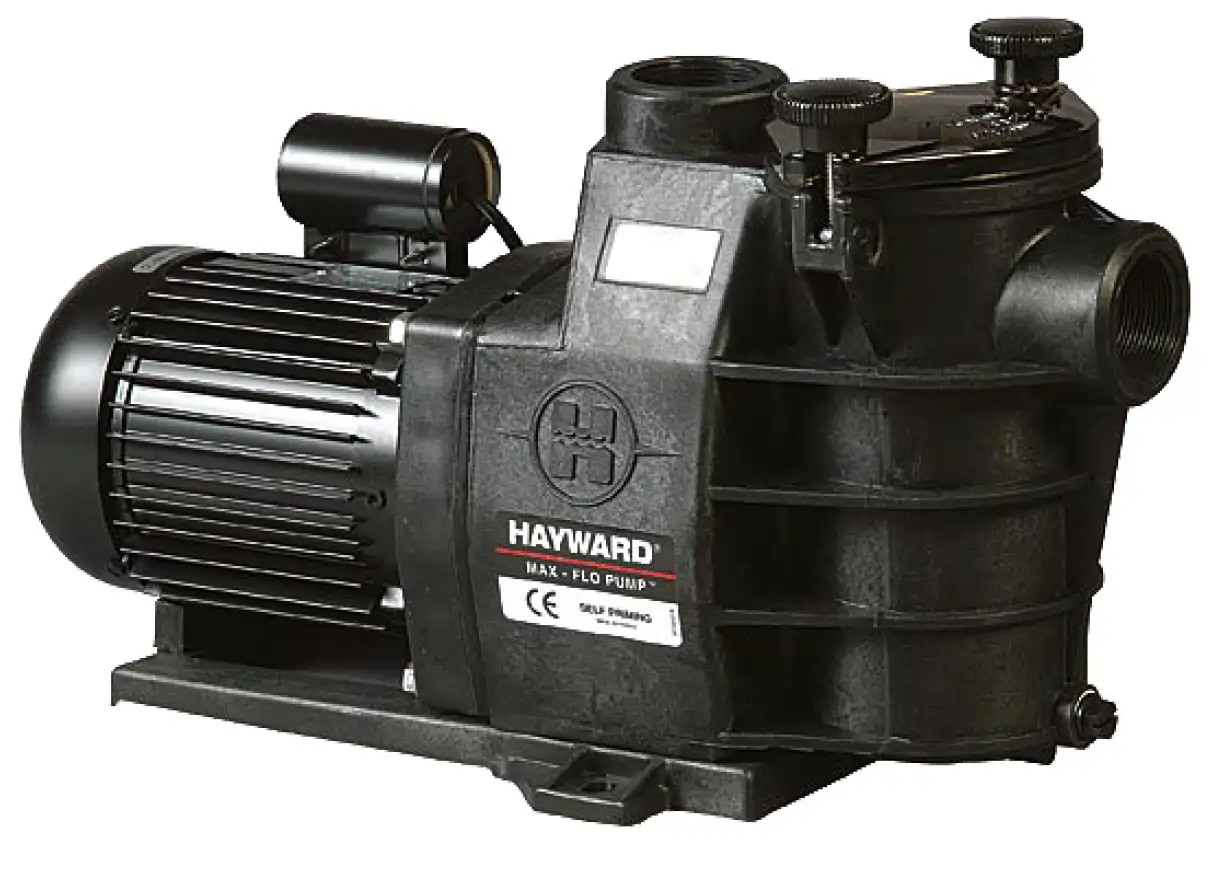

Bazenske pumpe su obično centrifugalnog tipa, a obično se odabiru obzirom na određenu dobavu kod nekog broja okretaja. U toku rada pumpe u pogonu može doći do potrebe da pumpa radi kod drugih veličina Q, H i n, različitih od prethodno određenih proračunom. Prigušenjem zasuna ili ventila na tlačnom cjevovodu, promijenit će se dobava pumpe, njena manometarska visina dizanja kao i potrebna snaga za pogon pumpe. Ovdje je bitno napomenuti da se kod manjih bazena, ukoliko se cjevna instalacija ne izvede pravilno (cjevni razvod, raspored mlaznica, položaj podnog usisa), može doći do znatnijih gubitaka na snazi pumpe, pa odabir proračunski odabrane pumpe za eksploatacijske uvjete neće zadovoljavati.
Za pravilnu pogonsku eksploataciju pumpe, potrebno je poznavati međusobnu zavisnost između dobave, manometarske visine dizanja, potrebne snage i drugih parametara pumpe pri različitim uvjetima njezinog rada. U tu svrhu služe karakteristične krivulje pumpe – grafički prikazi odnosa manometarske visine dizanja, potrebne snage i stupnja djelovanja pumpe u ovisnosti o njenoj dobavnoj količini kod određenog broja okretaja. Ove karakteristične krivulje dobivaju se snima njem rada pumpe kod različitih dobavnih količina, što se vrši u ispitnim stanicama tvornice – proizvođača pumpe. Rezultati ovih ispitivanja prikazani su u obliku dijagrama i predočuju osnovnu tehničku dokumentaciju pumpe, a istovremeno određuju i ekonomičnost rada u određenim pogonskim uvjetima.
Ovisnost o pritvaranju zasuna na tlačnom cjevovodu, pumpa će kod nekog konstantnog broja okretaja n dobavljati različite količine tekućine Q uz istovremenu promjenu razvijene manometarske visine dizanja H. Njihova međusobna zavisnost može se prikazati u dijagramu, ako se na apscisu nanesu izmjerene dobavne količine tekućine, a na ordinatu pripadne manometarske visine dizanja – dobivene na osnovu očitanja manometra i vakuumetra. Spajanjem pojedinih točaka – rezultata ispitivanja – dobije se krivulja. Ona se najčešće naziva karakteristika pumpe ili Q – H linija. Karakteristika pumpe pokazuje koliku manometarsku visinu dizanja može pumpa razviti kod neke određene dobavne količine.
Kriteriji za odabir bazenske pumpe su
protočnost vode i tlak dobave vode, tzv. /aH – Q karakteristika.

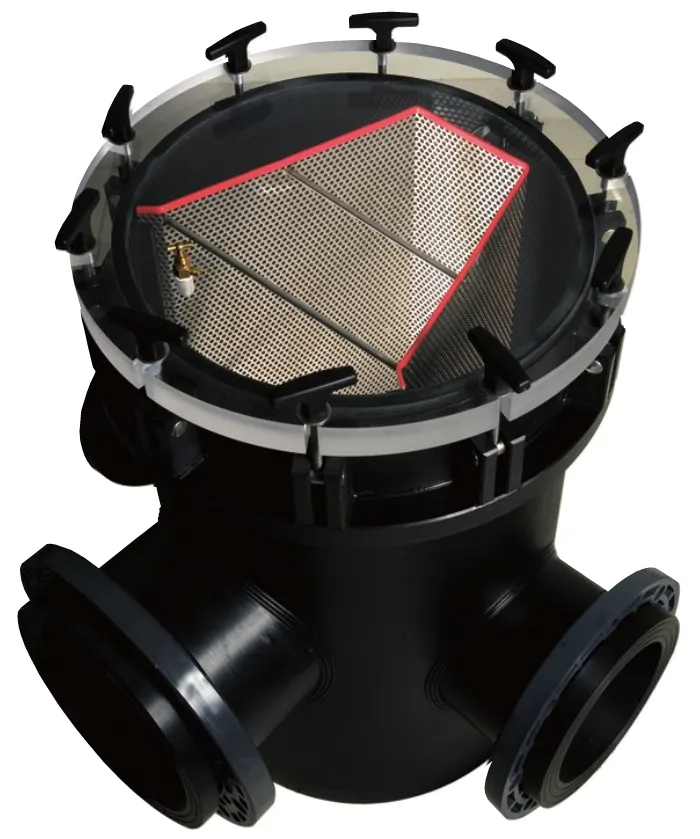

Bazenske pumpe s protokom do 50 m3/h, nazivnog otvora promjera 50 mm, opremljene su predfilterom u sklopu kučišta, koji predstavlja posljednju mehaničku zaštitu od ulaska grubih čestica u turbinu. Kod pumpi jačih snaga, protoka i za javne bazene, predfilter se isporučuje posebno, dok se dimenzioniranje vrši na temelju materijala izrade kučišta i filtarske mrežice, te nazivnog promjera ulaza i izlaza.
Na mjestu izgradnje strojarnice, moraju se osigurati sve dovodne i odvodne instalacije koje najčešće uključuju odgovarajuće napajajuće strujne kablove, priključak vode, odvod za pražnjenje bazena, čišćenje filtera, ventilaciju, itd.

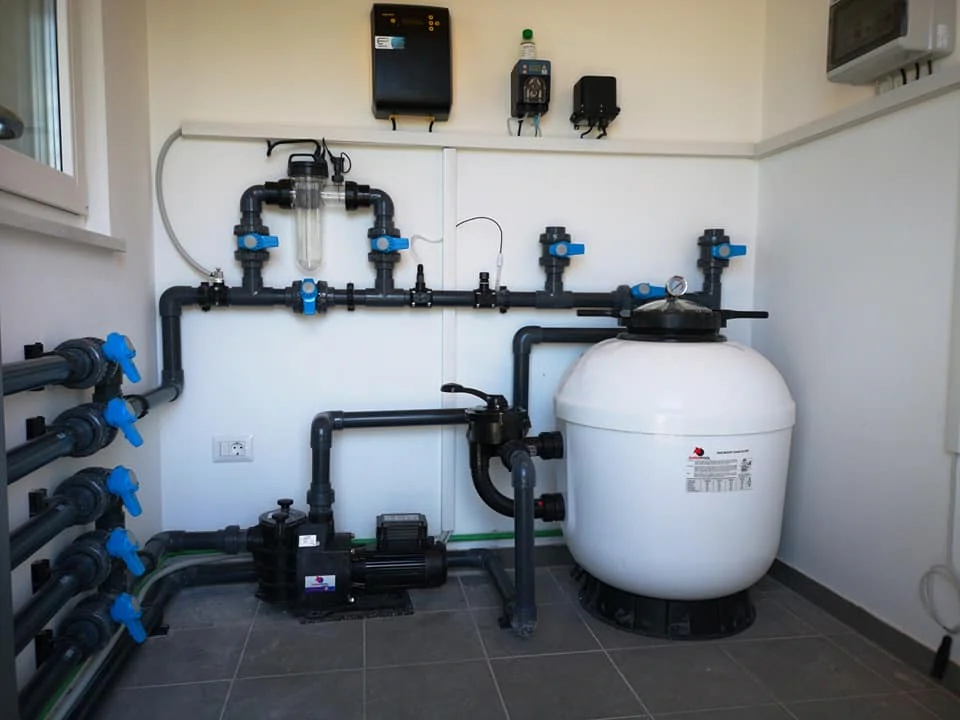

Cijevni razvod i instalacijska mreža
Oblikovanjem cijevnog razvoda unutar strojarnice, oko bazenske školjke, kao i na mjestu ulaza cijevne instalacije u bazen prije mlaznica, može se utjecati na protok ili količinu vode koja će strujanjem obuhvatiti kompletni volumen unutar bazena, te na taj način omogućiti ispravnu izmjenu vode.
Položaj elemenata i opreme unutar strojarnice rješava se na način da se svakom uređaju može lako pristupiti iz razloga servisiranja i redovnog održavanja.
11 STROJARNICA ILI FILTRACIJSKA POSTAJA
Strojarnica ili filtracijska postaja je suhi prostor predviđen za smještaj uređaja za filtriranje i tretiranje bazenske vode smješten što bliže bazenu.
U strojarnici se nalaze i spremnici sa kemikalijama potrebnim za tehnološki proces obrade vode, koji obavezno moraju biti zatvoreni u međusobno odvojenim plastičnim prihvatnim spremnicima u skladu sa trenutno važećim pravilnicima o upotrebi opasnih kemikalija.
Ventilacijom prostora strojarnice rješava se stvaranje kondenzata i štetnih plinova od kemikalija, koji mogu oštetiti opremu. Veličina ventilatora određuje se prema zapremini zraka unutar strojarnice i broju izmjena cjelokupnog zraka u jedinici vremena.
Ulaz u strojarnicu mora biti ispravno dimenzioniran zbog unosa i servisiranja opreme i osiguran od ulaza neovlaštenih osoba i djece iz razloga sigurnosti (zaključan), a opet jednostavan za kasniji ulazak i izlazak osobe koja održava bazen i opremu. Kod bazena do 100 m3 s jednostavnom opremom i strojarnicom u betonskoj izvedbi, dimenzije svjetlog otvora za ulazak u strojarnicu su minimalno 70 x 70 cm iz razloga ulaska filtera koji je najčešće promjera 600 mm. Kod izvedbe poklopca obratiti pažnju na slijevanje oborinskih voda i sam materijal poklopca iz razloga pojave korozije zbog blizine vode s određenim postotkom klora.
Na pod strojarnice u betonskoj izvedbi preporučljivo je postaviti grube keramičke pločice za vanjsku primjenu u padu prema šahtu potopne pumpe. Održavanje smije izvoditi samo osoba koja je upoznata s tehnologijom tretiranja vode i rukovanjem uređaja za filtraciju. Strujna i cijevna instalacija, oprema i uređaji mogu biti izvor požarne opasnosti, stoga strojarnica mora sadržavati ručni aparat za gašenje požara.
Strojarnica je najćešće smještena uz bazen i to:
• u sklopu betonske školjke bazena ili u zidano-betonskoj izvedbi s odgovarajućom hidroizolacijom
• unutar postojećeg objekta u blizini bazena

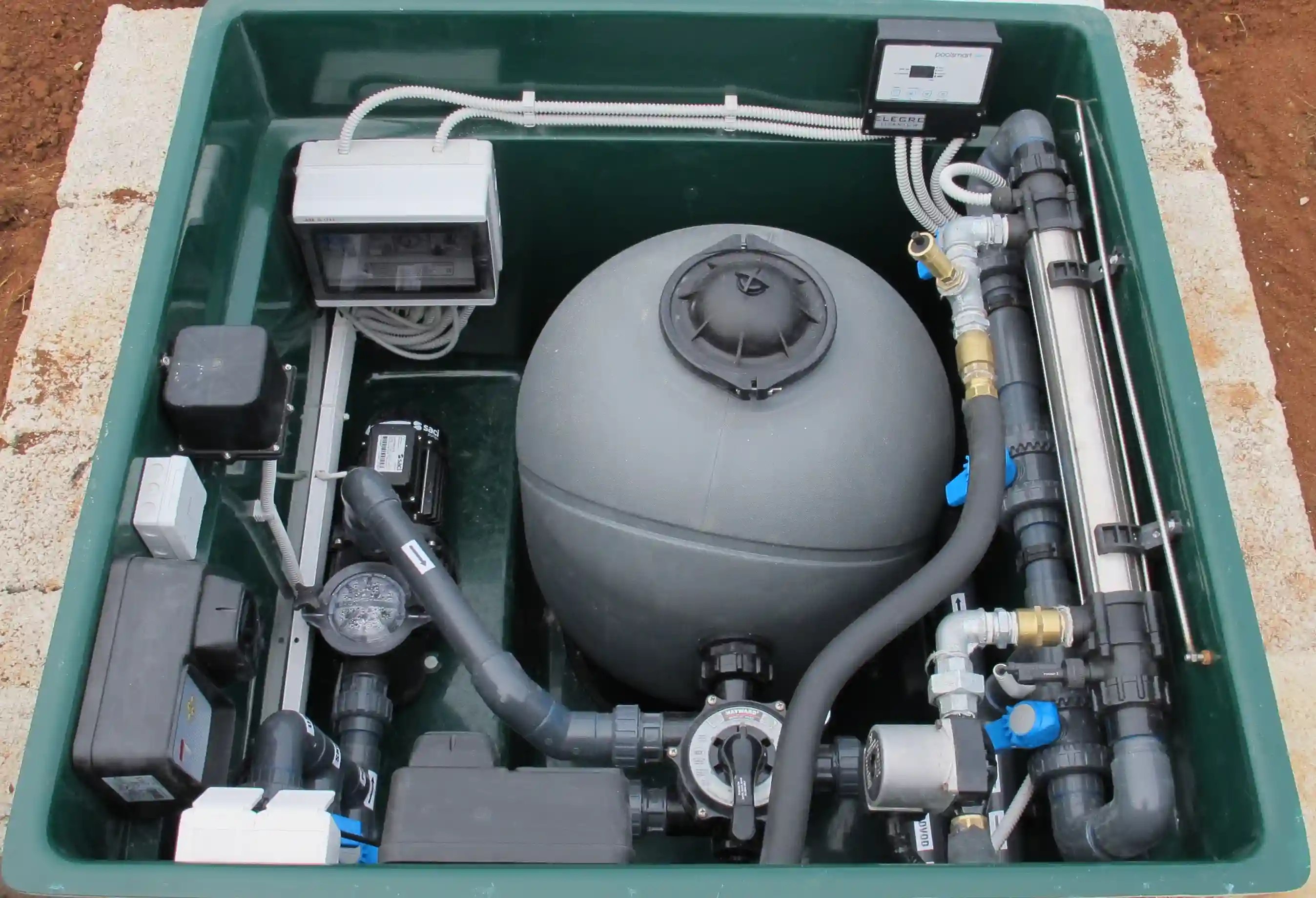

• u PVC ukopnom spremniku (preporučljivo iz razloga potpune vodonepropusnosti i jednostavnosti ugradnje)
Uz standardnu opremu u strojarnici, potrebno je obratiti pozornost na prikladan smještaj cijevne i strujne instalacije, te dodatnu opremu koja se može ugraditi i naknadno (grijači vode, izmjenjivači topline, pumpa za protustrujno plivanje i hidromasažu, automatski dozator sredstava za održavanje propisane kvalitete vode, potopna pumpa…).
Instalirani uređaji i oprema prilikom normalnog rada ne smiju zagađivati okoliš bukom, vibracijama, toplinom i parama, te ne smiju predstavljati opasnost za osobe koje se nalaze ili prolaze kroz postrojenje.
Kod izvođenja cijevnog razvoda niskog pritiska oko bazena, kao primarni kriterij uzima se udaljenost bazena od filtracijske pumpe, dok je unutar strojarnice poželjno da cijevi imaju što manje prijeloma i koljena zbog laminarnog strujanja, unutrašnjeg trenja vode i turbulencija. Kraćim cjevnim razvodom i manje savijanja vode, voda manje gubi na brzini, a potrebnija je i pumpa manje snage.
12 RASVJETNA TIJELA UNUTAR BAZENA

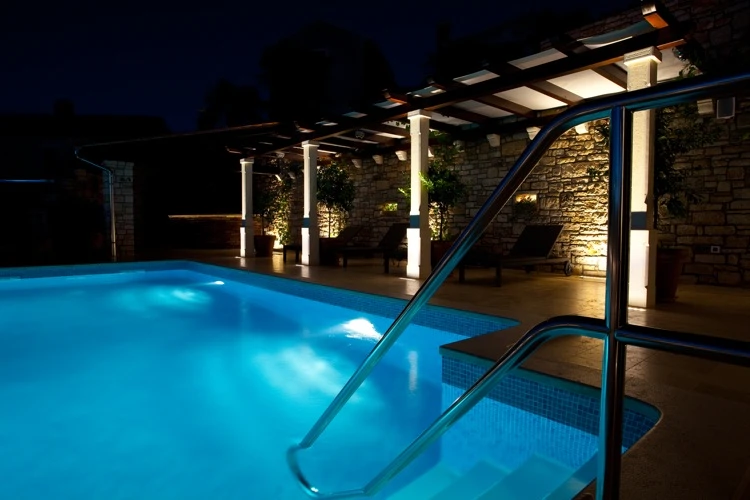

Poseban ugođaj noću pruža osvjetljanje bazena pomoću rasvjetnih tijela i elemenata. Sam položaj ili smještaj je izuzetno bitan, iz razloga što voda nakon što se osvijetli počinje i sama svjetliti, a u kombinaciji s LED rasvjetom u bojama, stvara poseban ugođaj.
Upravo iz razloga što površina vode obasjana svjetlošću počinje reflektirati svijetlost, preporučljivo je izvor svjetlosti smjestiti na istoj strani gdje je i stambeni objekt ili gdje ima najviše kretanja ljudi kako refleksija svjetlosti ne bi ometala normalan život pored bazena. Kod bazena s betonskim stepenicama, iz sigurnosnih razloga poželjno je da su noću osvjetljene.
Iduće pitanje koje se postavlja je o jačini i vrsti rasvjetnog tijela za određene dimenzije bazena. Za dužine bazena do 7 m (24 m2) jedan halogeni reflektor od 300 W je sasvim dovoljan, pri čemu treba voditi računa i o jačini svjetlosnog toka. Svjetlosni tok predstavlja snagu zračenja koju emitira izvor svjetla u svim smjerovima. Jedinica za svjetlosni tok je lumen [lm]. Halogene žarulje su žarulje sa žarnom niti, te koriste princip termičkog zračenja pri generiranju svjetlosti. Dodatak halogenida (brom, klor, flor i jod) plinskom punjenju gotovo potpuno sprečava crnjenje balona žarulje, čime se održava gotovo konstantan svjetlosni tok kroz cijeli vijek trajanja. Prednosti halogenih žarulja su u višoj svjetlosnoj iskoristivosti, duljem vijeku trajanja, optimalnoj kontroli svjetla, malim dimenzijama, konstantnom svjetlosnom toku kroz vijek trajanja i viša temperatura boje – sjajno, bijelo svjetlo.

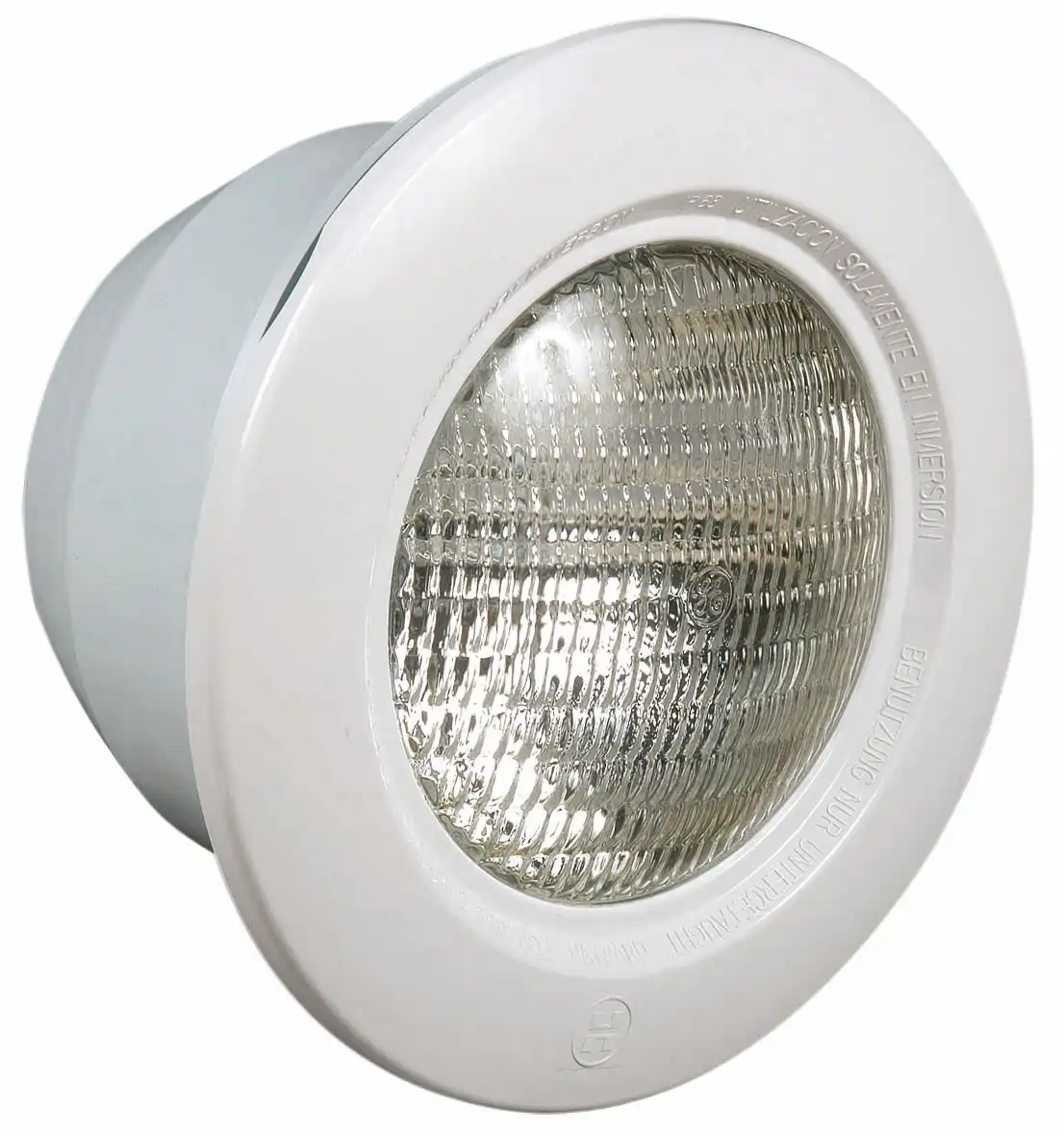

Alternativa halogenim žaruljama su LED “žarulje” s puno malih LED dioda, koje imaju istu snagu svjetlosnog toka, ali i manju potrošnju električne energije zbog manje snage. Za usporedbu LED žarulja od 316 LED dioda ukupne jačine 31 W, ima istu snagu svjetlosnog toka kao i jedna halogena žarulja od 300 W. Naravno, cijena im je viša nego običnim halogenim žaruljama.
Ovisno o obliku ili formi bazena rasvjetna tjela mogu biti smještena na kraćoj ili dužoj strani pri čemu vrijedi pravilo simetrije, a za pravokutne bazene do 8 m, smještaju se na sredinu kraće strane. Kod smještaja na dužu stranu montaža za jedan reflektor vrši se na udaljenosti ekvivalentnoj ukupnoj dužini podijeljenoj sa 2, ili ukupnoj dužini podijeljenoj sa 4 za dva reflektora, itd. Npr. na 10 metara dugačkoj strani bazena, 2 reflektora se smještaju na 10 / 4 = 2,5 m sa svake strane kako bi svjetlost jednoliko obasjavala cjelokupni volumen vode.
Nakon što pregori reflektorska žarulja u bazenu, moram li isprazniti bazen za njenu izmjenu?
NE. Kučište reflektora je konstruirano na način da se žarulja s pričvrsnicima izvuče van kučišta u kojem se nalazi namotan električni kabel s dovoljnom dužinom da se izvuče van vode. Nakon izmjene žarulje na suhom van vode, električni kabel se ponovno namota unutar kučišta i namjesti se na način da Haywardov logo stoji gore zbog smještaja otvora za hlađenje žarulje.
13 SUSTAV NATKRIVANJA
Sustav natkrivanja štiti bazen od prljavština, ubrzava grijanje vode odnosno usporava hlađenje i onemogućava zaleđivanje vode koja može oštetiti instalacije na bazenu. Natkrivanje može biti izvedeno preko kupole ili prekrivača.

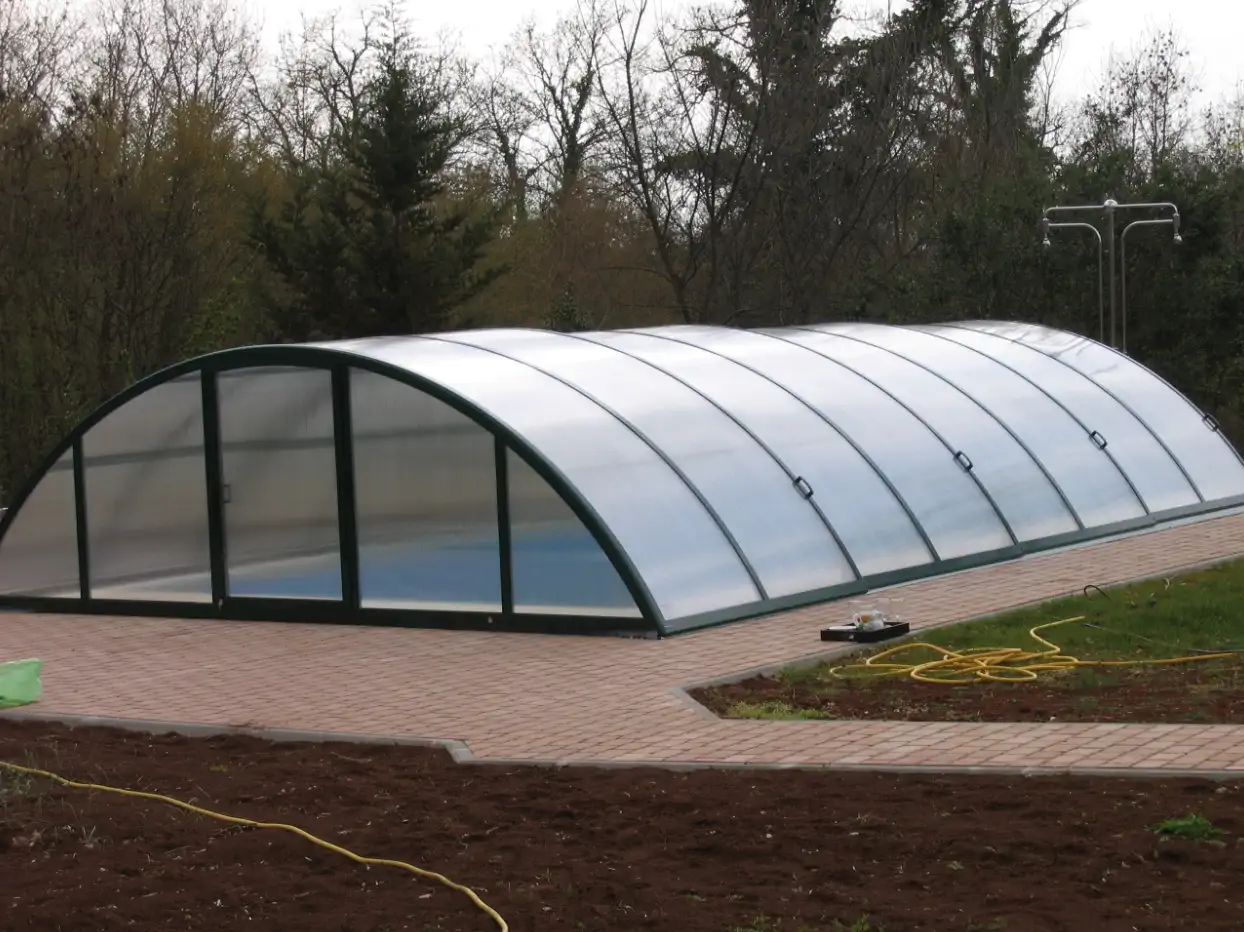

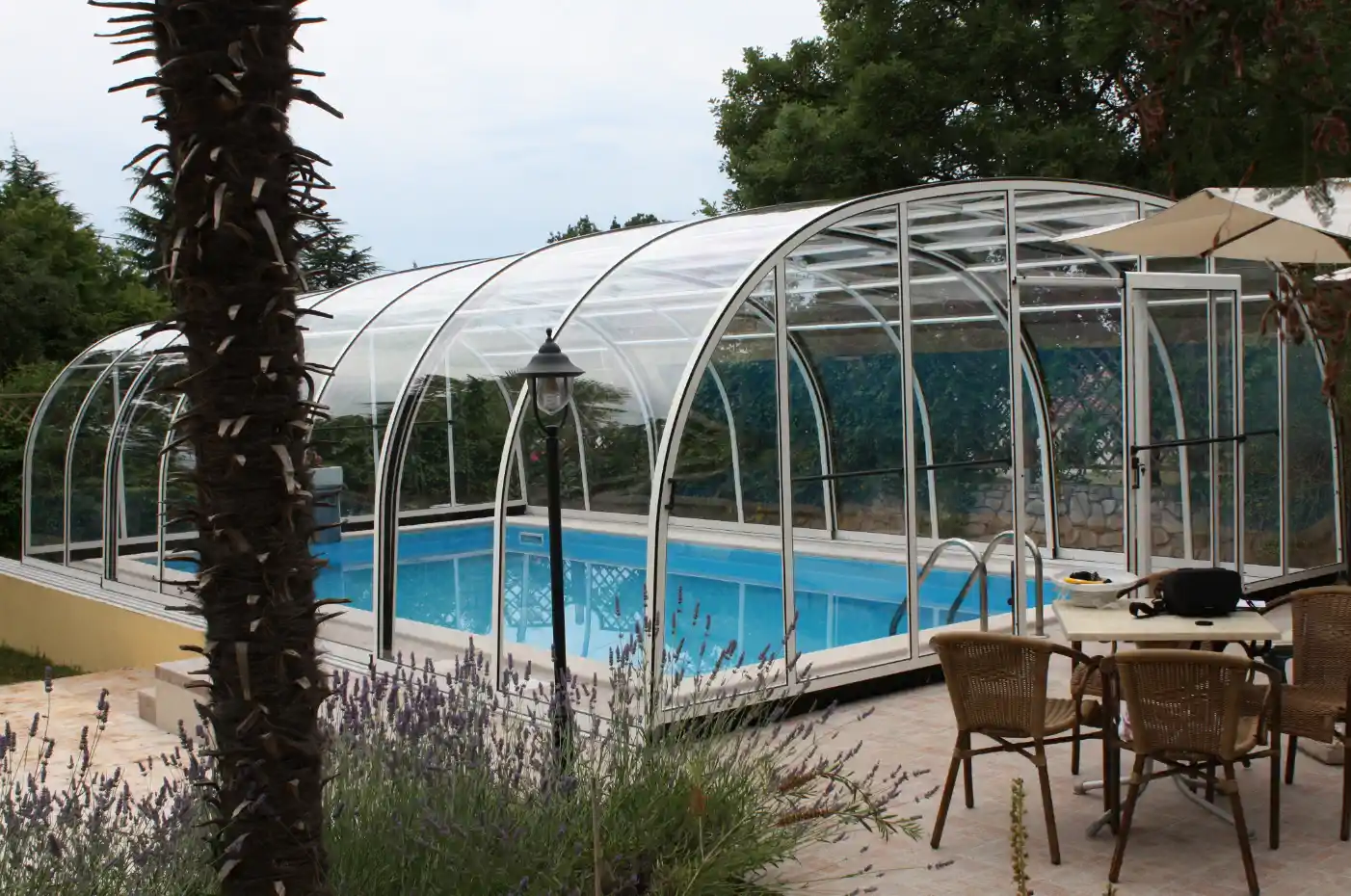

Kupole ili teleskopski pokrovi sastavljeni su od teleskopsko mobilnih segmenata. U zavisnosti od izbora, segmenti se mogu pomicati u oba smjera ili samo u jednom, kao sinhronizirani teleskopski sistem.
Osnovna konstrukcija se sastoji od visoko kvalitetnih aluminijskih profila švedskog proizvođača “SAPA Aluminium” specijalno razvijenih za ovu vrstu konstrukcija.
Ispuna osnovne konstrukcije sastoji se od dvostijenih ili trostijenih polikarbonatnih ploča debljine 10 mm ili od kompaktnih polikarbonatnih ploča debljine 4 mm. Na raspolaganju su ispune u šest različitih boja: bezbojnoj, zelenoj, svijetlo-plavoj, plavoj, mliječno-bijeloj i smeđoj boji.

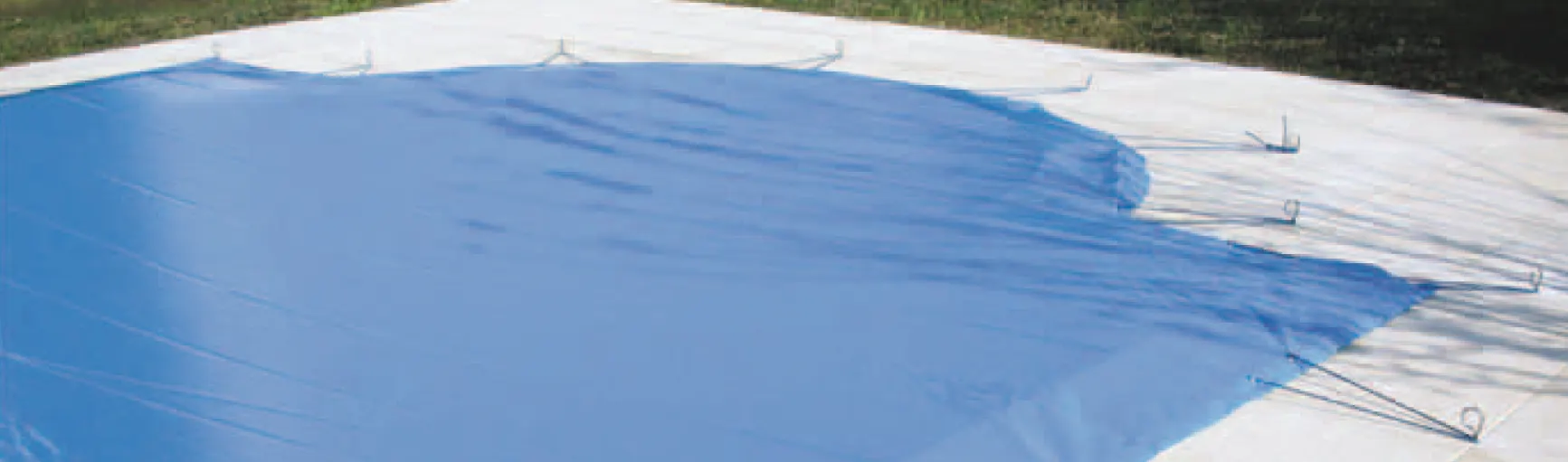

Zimski prekrivač SKIN COLD izrađuje se u skladu sa francuskim standardom sigurnosti NF P 90-308. Izrađen je od fleksibilnog PVC materijala, 550 g/m^2, pojačan slojem od poliestera, tretiran protiv UV zraka, gljivica i bakterija. Sustav za pričvršćivanje se isporučuje zajedno s prekrivačem a sastoji se od dvostrukih ušica, “P” klinova i rastezljivih elastičnih napinjača čiji razmak može biti najviše 0,8 m. Za pričvršćivanje je potrebno na plaži izbušiti rupe promjera 6 ili 8 mm u koje dolaze “P” kuke. Na prekrivaču postoje rupe za odvodnju vode od padalina. Izrađuje se po mjeri, a kvadratura prekrivača računa se na način da se dimenzije vode povećavaju sa svake strane za 35 cm, jer prekrivač prekriva ivični kamen koji je najčešće širine od 20 do 30 cm. Cijene ovise o obliku bazena i površini vode, a dijeli se na jednostavnu, geometrijsku i slobodnu formu. Jamstvo 36 mjeseci degresivno.
Zimski prekrivač SKIN FREEZE izrađuje se u skladu sa francuskim standardom sigurnosti NF P 90-308. Izrađen je od fleksibilnog PVC materijala, 550 g/m^2, pojačan slojem od poliestera, tretiran protiv UV zraka, gljivica i bakterija. Sustav za pričvršćivanje se isporučuje zajedno s prekrivačem a sastoji se od dvostrukih ušica, “P” klinova i rastezljivih elastičnih napinjača čiji razmak može biti najviše 0.8 m. Za pričvršćivanje je potrebno na plaži izbušiti rupe promjera 6 ili 8 mm u koje dolaze “P” kuke. Na sredini prekrivača zavarena je mrežica za odvodnju vode od padalina i sprečavanje ulaska grubih nečistoća u bazen. Izrađuje se po mjeri, a kvadratura prekrivača računa se na način da se dimenzije vode povećavaju sa svake strane za 35 cm, jer prekrivač prekriva ivični kamen koji je najčešće širine od 20 do 30 cm. Cijene ovise o obliku bazena i površini vode, a dijeli se na jednostavnu, geometrijsku i slobodnu formu. Jamstvo 36 mjeseci degresivno.
Nakon što pregori reflektorska žarulja u bazenu, moram li isprazniti bazen za njenu izmjenu?
NE. Kučište reflektora je konstruirano na način da se žarulja s pričvrsnicima izvuče van kučišta u kojem se nalazi namotan električni kabel s dovoljnom dužinom da se izvuče van vode. Nakon izmjene žarulje na suhom van vode, električni kabel se ponovno namota unutar kučišta i namjesti se na način da Haywardov logo stoji gore zbog smještaja otvora za hlađenje žarulje.
